Guldbelagte Reed-relæer til højspændingssystemer

Bygget til automatiserede test- og instrumenteringsplatforme, kan relæet integrere vakuumforseglede kontakter og guldbelagte ledninger for at understøtte isolering og koblingssikkerhed.

Coto Technology har frigivet CotoClassic 9105-serien, et guldbelagt reed-relæ udviklet til højspændingssystemer, der kræver stærk isoleringsydelse og langsigtet driftsstabilitet.Til højspændingsapplikationer, såsom automatiseret testudstyr, kræver instrumenteringsplatforme og andre kritiske koblingssystemer komponenter, der kan opretholde elektrisk isolation og samtidig understøtte sikker og stabil drift.I disse miljøer påvirker dielektrisk styrke og kontaktpålidelighed direkte systembeskyttelse og målenøjagtighed.

9105-serien er designet til at give dielektrisk styrke på op til 7.000 V, hvilket understøtter isoleringskrav i krævende koblingsveje.Dens konstruktion er beregnet til at hjælpe med at opretholde adskillelse mellem kontakter under højspændingsforhold, hvilket bidrager til systemniveausikkerhed.Relæet er placeret til brug i ATE, instrumentering og andre højspændingsapplikationer, hvor koblingspålidelighed er central for ydeevnen.

Serien integrerer vakuumforseglede kontakter med en nominel effekt på 100 W for at understøtte ensartet koblingsfunktion.Forgyldte ledninger er indbygget for at forbedre forbindelsens pålidelighed, og en valgfri beskyttelsesdiode er tilgængelig for at imødekomme krav til beskyttelsesniveau på kredsløb.

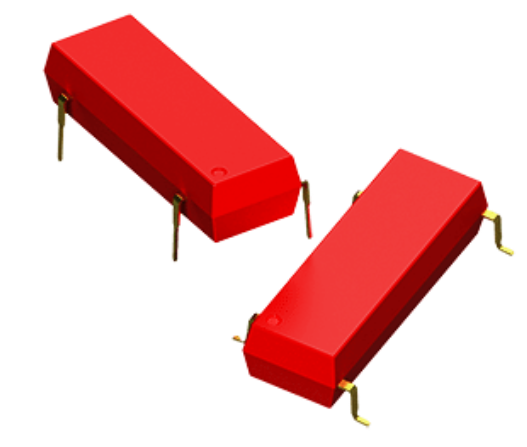

For at imødekomme forskellige behov for integration på kortniveau tilbydes relæet i både overflademonterings- og gennemgående hulpakker.Hver enhed er 100 procent testet ved hjælp af proprietært automatisk testudstyr.Denne proces verificerer isolationsspændingen mellem kontakter og evaluerer nøgleydelsesparametre såsom dynamisk kontaktmodstand, hvilket sikrer overholdelse af specificerede elektriske egenskaber.

Relæet leverer dielektrisk styrke på op til 7.000 V i en robust pakke designet til højspændingssystemer.Den har vakuumforseglede kontakter vurderet til 100 W, guldbelagte ledninger og en valgfri beskyttelsesdiode.Tilgængeligheden i SMD og gennemgående konfigurationer understøtter fleksibilitet på tværs af en række højspændingskoblingsdesigns.
