At skubbe hukommelsesbåndbredde ind i AI-æraen
Med fordoblede I/O-grænseflader og raffineret lavspændings-TSV-design omformer HBM4, hvordan hukommelsesstakke opretholder gennemstrømning under datacenterskalabelastninger.

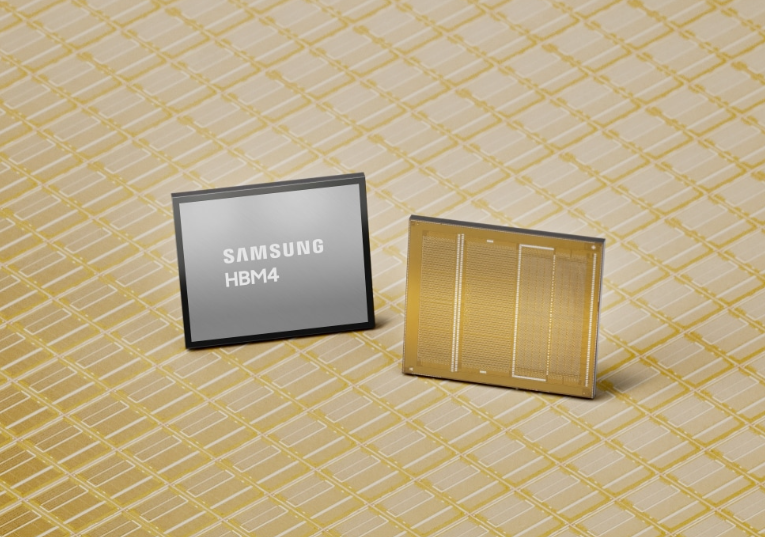

Samsung Electronics har introduceret sin HBM4-hukommelse og påbegyndt masseproduktion, hvilket markerer, hvad det beskriver som den første i branchen for næste generations højbåndbredde-hukommelsesstandard.Enheden er rettet mod AI-computere og datacenter-arbejdsbelastninger, der kræver højere gennemløb og energieffektivitet.
Bygget ved hjælp af virksomhedens sjette generation af 10nm-klasse DRAM-proces (1c) og en 4nm logisk basismatrice, er den nye hukommelsesstak designet til at maksimere ydeevne, pålidelighed og strømeffektivitet.Arkitekturen leverer en ensartet dataoverførselshastighed på 11,7 Gbps, med ydeevne skalerbar op til 13 Gbps.Dette overstiger branchens benchmark på 8 Gbps med omkring 46 % og repræsenterer en stigning på 1,22 gange i forhold til HBM3E's maksimale pinhastighed på 9,6 Gbps.
Samlet båndbredde pr. stak når op til 3,3 TB/s, en stigning på 2,7 gange i forhold til forgængeren.Ved at bruge 12-lags stablingsteknologi spænder kapaciteterne fra 24GB til 36GB, med en fremtidig 16-lags konfiguration planlagt til at udvide kapaciteten op til 48GB.
For at imødegå fordoblingen af data-I/O'er fra 1.024 til 2.048 ben blev avancerede laveffektdesignteknikker integreret i kernematricen.Hukommelsen opnår en 40% forbedring i strømeffektivitet gennem lavspændingsgennem-silicium via (TSV) teknologi og optimering af strømdistributionsnetværk.Termisk modstand forbedres med 10 %, mens varmeafgivelsen øges med 30 % sammenlignet med HBM3E.
En tæt integreret Design Technology Co-Optimization (DTCO) mellem støberi- og hukommelsesoperationer understøtter udbytte- og kvalitetskontrol, mens interne avancerede pakkefunktioner hjælper med at strømline produktionscyklusser.
Sang Joon Hwang, Executive Vice President og Head of Memory Development hos Samsung, siger: "Ved at udnytte vores proceskonkurrenceevne og designoptimering er vi i stand til at sikre en betydelig ydeevne, hvilket gør os i stand til at tilfredsstille vores kunders stigende krav om højere ydeevne, når de har brug for dem."
